設計データを “そのまま現場価値” に。
Autodesk AutoCAD Plant 3D から、
製作図まで一直線。
汎用CADへの再入力も、Excel での BOM 作成も不要。配管サポートの製作図作成を完全自動化し、設計データを失うことなく現場に届けます。
デモ動画を見る →サポート製作図が手作業に依存(2D CAD / Excel)。
作図品質が属人化・ミス多発。
モデル情報が図面作成で断絶(再入力・転記)。
設計変更の手戻り地獄。
施工図フェーズでデータが非構造化し、分断されている。
— 設計の一貫性が、施工実装で失われている。大規模プラント(サポート材 1,000 枚想定)における Support Fab 導入前後の比較。
ヒューマンエラー排除
設計変更に即追従(モデル連携)
図面品質の標準化
トレーサビリティ確保
※ 当社調べ。設計変更時の自動同期により、手戻りコストもさらに削減されます。
Support Fab は、サポート材の Fabrication Drawing(製作図)自動生成に特化した 4 つのコア機能で構成されます。

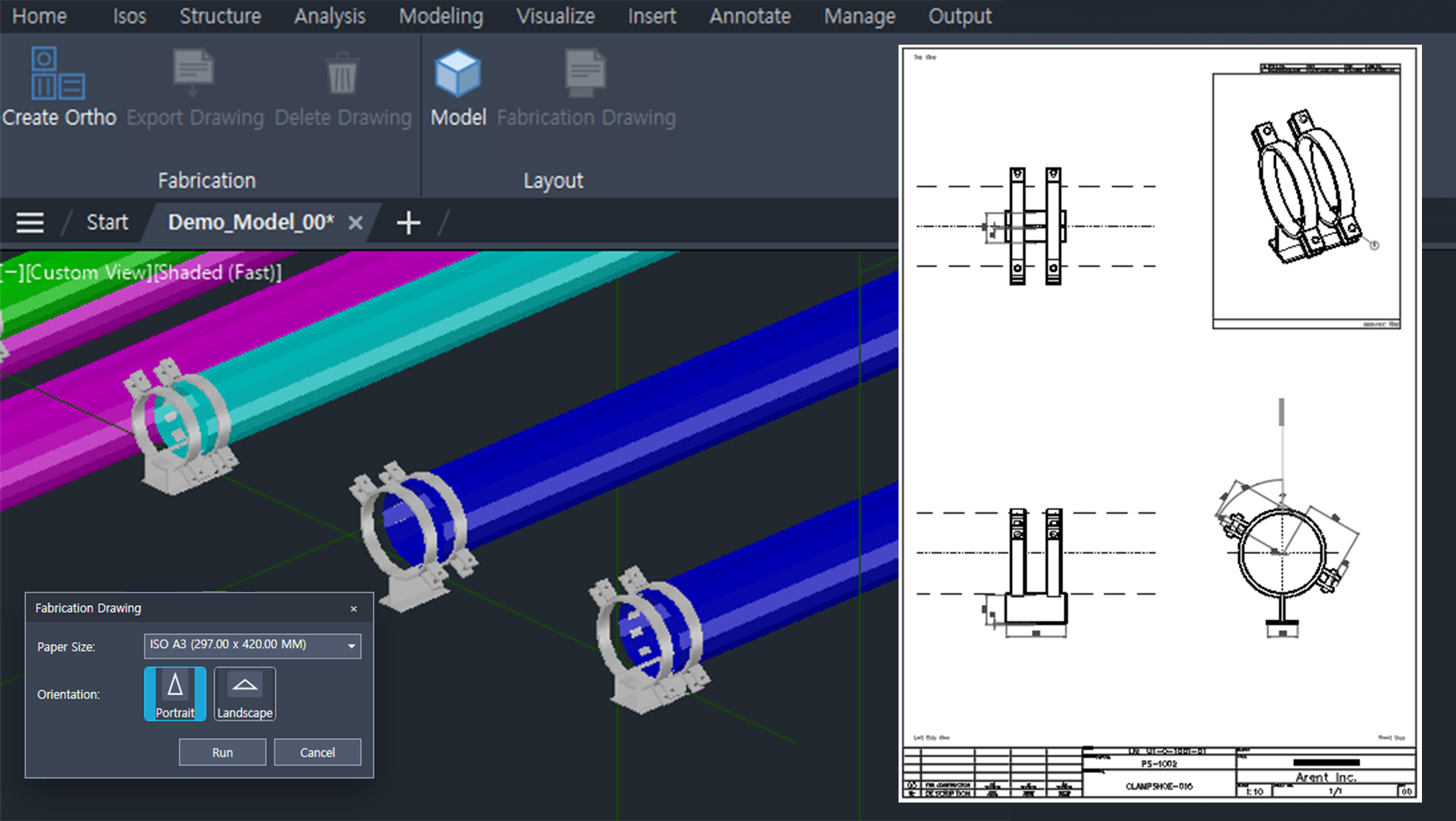

Autodesk AutoCAD Plant 3D モデルから、中間ファイルを経由せず製作図面(DWG)を直接出力。
社内標準のカスタムサポートを ISO 図面に正しく反映。属人化を排除。
シュー / クランプシュー / ガイド / ストッパー / トラニオン / パッド / Uボルト に対応。順次拡大。
モデルと図面を常に同期。Single Source of Truth を維持し、不整合を排除。
2026 年夏、ASPO シリーズは正式リリース予定です。現在、正式リリース時の資料優先案内を受け付けております。
